Série de contrôleurs de température de micro-ordinateur (haut niveau)

Note produit

• Construction mainframe de haute qualité approuvée par toutes les exigences de sécurité, tous les composants sont fabriqués en Europe, en Amérique

caractéristiques du produit

• Contient les types de modèles MPR et MPE.

• Avec un contrôle simultané en plusieurs étapes et aide le client à réduire les coûts.

• Grâce au port de communication définissant la procédure, le stockage de fichiers.

• Signal de panne de circuit ouvert de fuite électrique du module de détection / FUSE.

• Une variété de fonctions de protection sont programmées pour éviter les erreurs humaines qui endommagent les thermocouples, les radiateurs et les panneaux de contrôle de température.

Note produit

• Contrôleur de température de canal chaud Muti-Cavity Contrôle de température de 24 ~ 240 zones

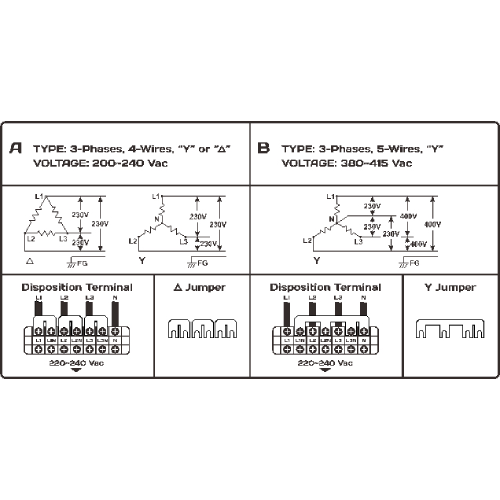

Disposition du pouvoir

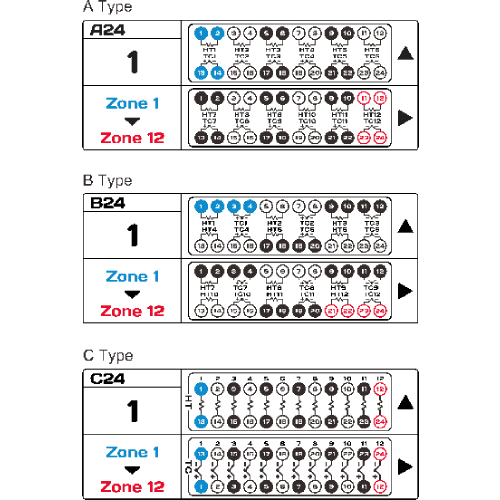

Câblage du connecteur

Spécifications IHM

Présentation des écrans de contrôle et de contrôle

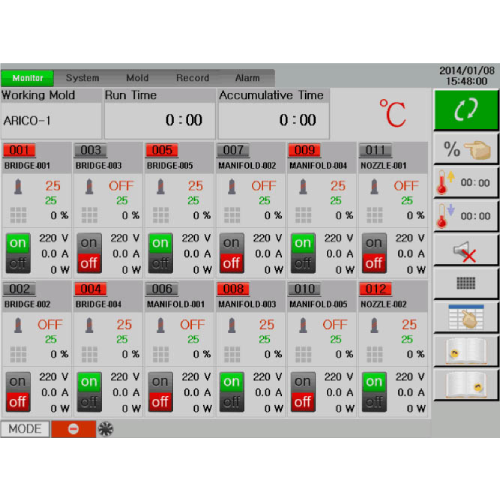

Menu principal du moniteur ：
Affichage de la température du moule de travail par zone, nom de zone modifiable, température pratique, sortie, données de chauffage et autres fonctions.

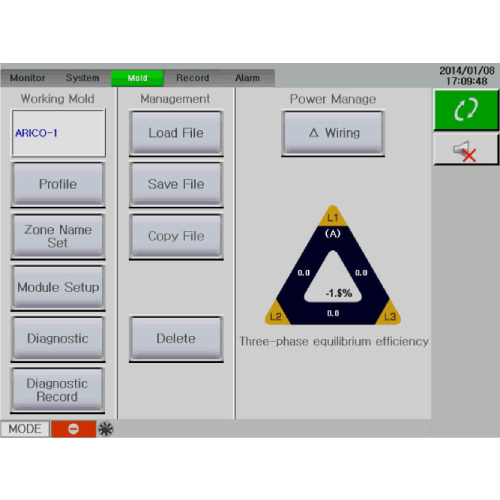

Page de moule ：
Profil de moule, jeu de noms de zone, configuration du module, diagnostic, enregistrements de diagnostic, chargement / sauvegarde / copie / suppression de fichiers, gestion de l'alimentation, câblage.

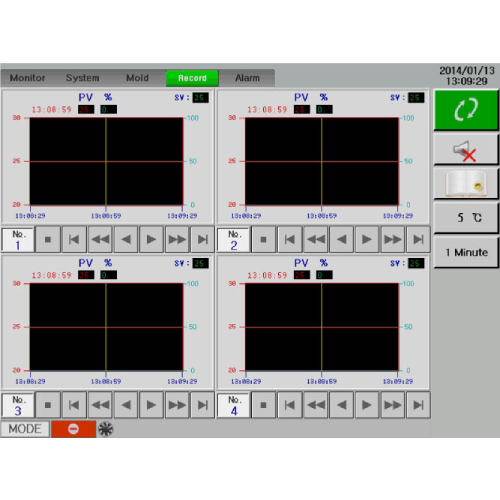

Enregistrer la page du journal des courbes ：
Affichage pratique de la courbe de valeur et de pourcentage de sortie; configurer 8 sections à la fois.

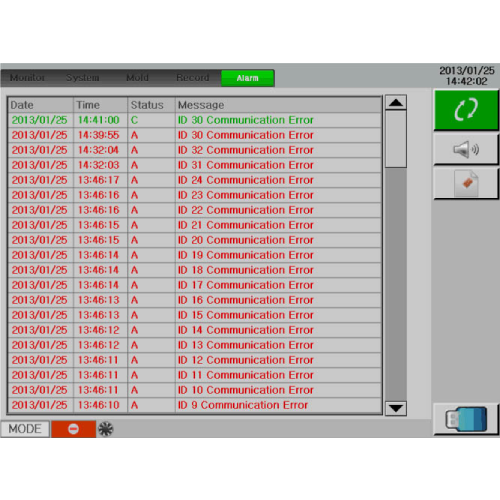

Page du journal des alarmes ：
Interrogation du journal de l'historique des alarmes.

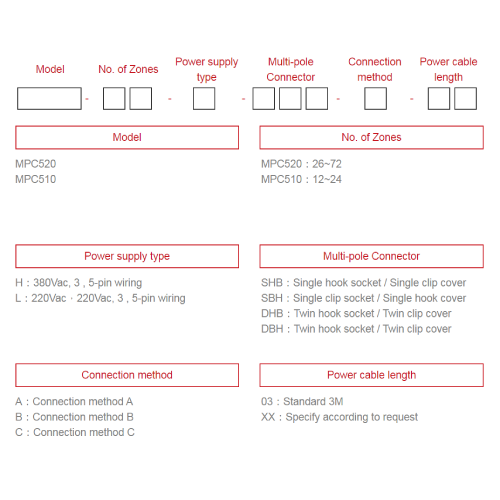

Liste de commande

Accessoires optionnels

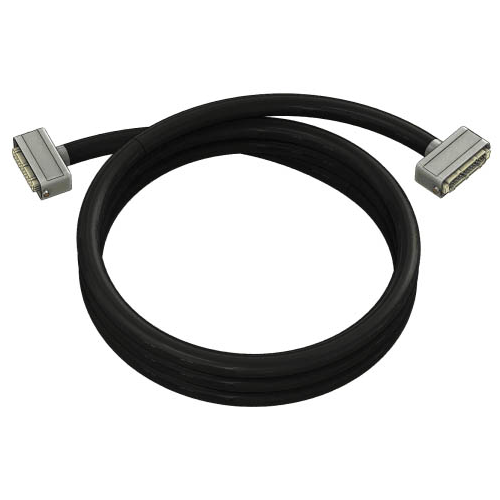

• Câble d'extension, plaque frontale vierge, USB, connecteur multipolaire

caractéristiques du produit

• Perspective utilisateur réglable: 110 ° ～ 145 °

• Conception d'armoire de type rack

• port USB

• Écran LCD TFT SVGA 10,4 pouces

• Flash NAND 8 M + 128 M

• Section de module 15A 2 zones / 30A 1 zone

• Le module plug-in conçu pour entretenir facilement

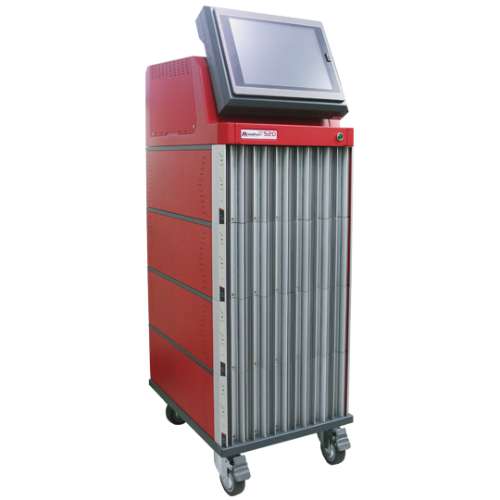

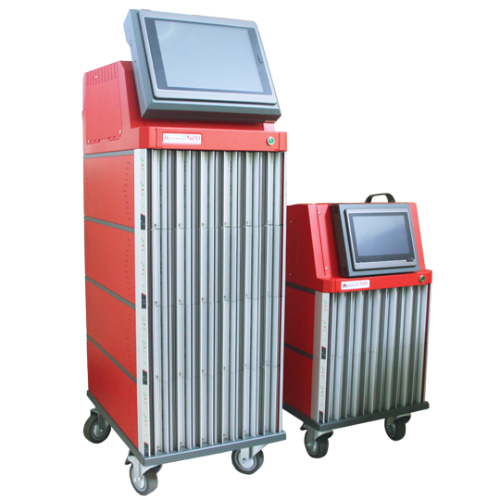

Le régulateur de température à canaux chauds multi-cavités MPC520. Un seul régulateur de température a 26 à 72 points et même jusqu'à 240 points dans un réseau. Les opérations de maintenance peuvent être simplifiées grâce à sa conception de dispositif modulaire et sa configuration basée sur les exigences. Les coûts d'achat sont considérablement réduits grâce à son contrôle de température unique, avec deux points dans un même niveau.
L'interface utilisateur basée sur l'interface graphique, ainsi que son angle de perspective réglable, est facile à adopter rapidement dans le contrôle multipoint. La fonction de communication RS485 vous permet de configurer plusieurs commandes à la fois pour simplifier les opérations requises. Les fonctions de capteur et d'indicateur de courant intégrées et pratiques bénéficient à diverses applications, en particulier l'automobile, l'injection de billettes de bouteilles et les fournitures médicales, en réalisant le concept de contrôle à guichet unique.

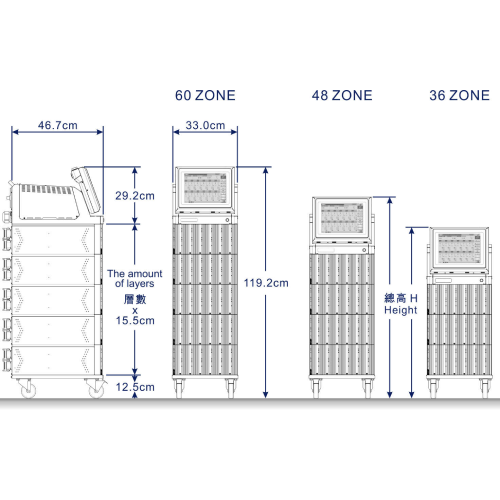

Diagramme externe

Hauteur (H) = 41,7 + 15,5 x (le nombre de couches) cm

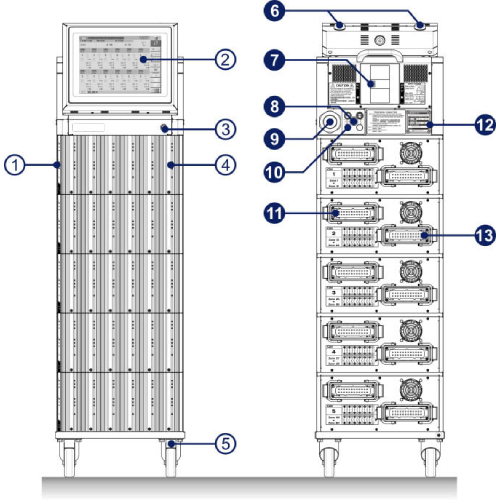

1. Marquage de zone
2. IHM
3. Indicateur d'alimentation
4. Module de contrôle de température
5. Rouleau verrouillable
6. Indicateur d'état du système
7. Interrupteur d'alimentation principal / ONF
8. Indicateur lumineux de source de surtension (OVS)
9. Câble d'alimentation
10. Port de communication
11. Connecteur multipolaire 1
12. Plaque signalétique de la machine
13. Connecteur multipolaire 2

Product Features

• Adjustable user perspective: 110°～145°

• Rack type cabinet design

• USB port

• 10.4” TFT SVGA LCD

• NAND Flash 8M +128M

• Module section 15A 2 zone / 30A 1 zone

• The module plug-in designed for maintains easily

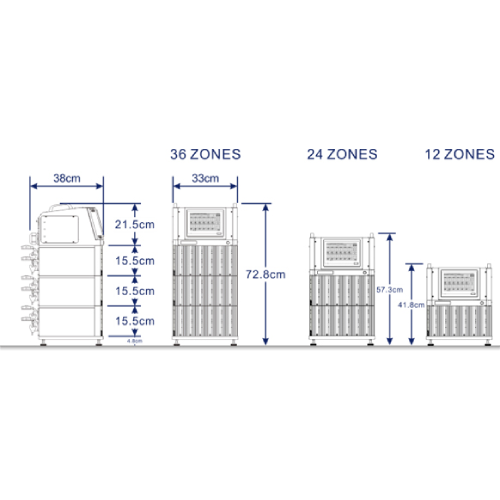

External Diagram

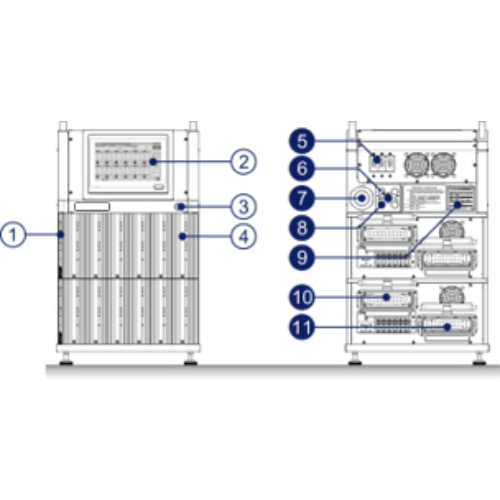

1. Zone marking
2. HMI
3. Power indicator
4. Temperature control module
5. Main power switch / NFB
6. Over-voltage/phase-lose source indicator (OVS)
7. Power cable
8. Communications port
9. Machine name plate
10. Multi-pole connector 1
11. Multi-pole connector 2

Function
