Classification: Machines de moulage par soufflage
Applications:
Produits liés à l'alimentation et aux boissons
Toutes sortes de bouteilles et conteneurs
Mode de vie et cosmétiques
Emballage
Équipements médicaux
Bouilloires
Bouteilles de jus
Bouteilles de lait
Bouteilles de lubrifiant
Bouteilles en plastique
Bouteilles à rouler
Bouteilles cosmétiques
Emballage médical
Bouteilles de solution saline
Flacons compte-gouttes intraveineux
Bouteilles d'eau/thé
Contenants alimentaires transparents
Bouteilles de yaourt
Pays: Taïwan
Téléphone: 886-6-2795551
Fax: 886-6-2795553
Personne de contact: Mr. Michael Chen
● Injection Unit: Central force in-line screw plasticizing injection unit.
● Unité de serrage: Le vérin double avec système de vérin de surpression permet un serrage rapide, une détection de sécurité à basse pression et une vitesse de rotation rapide. augmentation de la pression.
● Moule de base: avec unité rotative à 180 ° à deux stations.
(1) Le système hydraulique de précision rend le mouvement de serrage de moule silencieux.
(2) Le moule central est conçu avec un appareil rotatif horizontal à 180 degrés. Le moule peut s'arrêter à la fois côté opérationnel et & nbsp; & nbsp; l'arrière de celui-ci, ce qui rend son travail de maintenance et de détachement pratique.
● Unité hydraulique: Relief électro-hydraulique proportionnel & amp; Le système de contrôle de débit est utilisé pour contrôler la pression et le débit. Il est facile de & nbsp; & nbsp; fonctionner et très sensible.
● Unité de contrôle programmable par automate: L'interface homme-machine (IHM) est utilisée comme unité de commande centrale dans la machine.
● Unité de serrage: Le vérin double avec système de vérin de surpression permet un serrage rapide, une détection de sécurité à basse pression et une vitesse de rotation rapide. augmentation de la pression.
● Moule de base: avec unité rotative à 180 ° à deux stations.
(1) Le système hydraulique de précision rend le mouvement de serrage de moule silencieux.
(2) Le moule central est conçu avec un appareil rotatif horizontal à 180 degrés. Le moule peut s'arrêter à la fois côté opérationnel et & nbsp; & nbsp; l'arrière de celui-ci, ce qui rend son travail de maintenance et de détachement pratique.
● Unité hydraulique: Relief électro-hydraulique proportionnel & amp; Le système de contrôle de débit est utilisé pour contrôler la pression et le débit. Il est facile de & nbsp; & nbsp; fonctionner et très sensible.
● Unité de contrôle programmable par automate: L'interface homme-machine (IHM) est utilisée comme unité de commande centrale dans la machine.
<● The mechanical design is based on the blueprint of the general-purpose injection molding machine. Simply with the fundamental knowledge about injection molding machine, any technician can competently operate and maintain Golfang’s machine.>
● Le prix de l'équipement est raisonnable, ce qui réduit les coûts d'investissement pour les machines et les moules tout en augmentant simultanément la compétitivité de la production et de la commercialisation.
● La machine horizontale rend le fonctionnement et la maintenance ergonomiques et assure une interaction parfaite entre l'homme et la machine.
● La conception du moule adopte la méthode de base de moule commune. Simplement avec le changement de la partie de moule, la forme, le poids, ou même la longueur du produit peuvent être manipulés. Une telle caractéristique mécanique permet aux producteurs d'économiser beaucoup de temps sur l'alignement des moules et réduit l'embauche coûteuse d'une grande expertise en matière de changement de moule. Il réduit le coût de la moisissure et augmente ainsi les avantages de la compétitivité sur les commandes qui répondent aux exigences actuelles de commercialisation pour une multiplicité élevée tout en réduisant la monotonie sur les applications de fabrication.
● La machine convient parfaitement à la fabrication de produits haut de gamme tels que les biberons et les contenants de cosmétiques dont les produits finis présentent une bouche lisse, une bonne étanchéité, un corps et un fond ronds et lisses, une qualité supérieure et aucune marque de couture.
● Une grande variété de résines sont applicables pour une production complète, qui comprend: PC PP PE PS comme PMMA PET PETG TPR PES PPSU PA K-Résine.
● Le prix de l'équipement est raisonnable, ce qui réduit les coûts d'investissement pour les machines et les moules tout en augmentant simultanément la compétitivité de la production et de la commercialisation.
● La machine horizontale rend le fonctionnement et la maintenance ergonomiques et assure une interaction parfaite entre l'homme et la machine.
● La conception du moule adopte la méthode de base de moule commune. Simplement avec le changement de la partie de moule, la forme, le poids, ou même la longueur du produit peuvent être manipulés. Une telle caractéristique mécanique permet aux producteurs d'économiser beaucoup de temps sur l'alignement des moules et réduit l'embauche coûteuse d'une grande expertise en matière de changement de moule. Il réduit le coût de la moisissure et augmente ainsi les avantages de la compétitivité sur les commandes qui répondent aux exigences actuelles de commercialisation pour une multiplicité élevée tout en réduisant la monotonie sur les applications de fabrication.
● La machine convient parfaitement à la fabrication de produits haut de gamme tels que les biberons et les contenants de cosmétiques dont les produits finis présentent une bouche lisse, une bonne étanchéité, un corps et un fond ronds et lisses, une qualité supérieure et aucune marque de couture.
● Une grande variété de résines sont applicables pour une production complète, qui comprend: PC PP PE PS comme PMMA PET PETG TPR PES PPSU PA K-Résine.
|
MODÈLE NO.
|
UNITÉ |
GF / IB-100
|
GF / IB-140
|
GF / IB-170
|
||||||
|
INJECTION - VIS INLINE
|
||||||||||
|
I06
|
I08
|
I10
|
||||||||
| Vis Dia. | mm |
40
|
42
|
45
|
45
|
50
|
55
|
60
|
65
|
70
|
| Inj. Capacité | cm3 |
135
|
150
|
170
|
250
|
300
|
365
|
600
|
700
|
800
|
| Inj. Pression | kg / cm2 |
1715
|
1555
|
1355
|
1880
|
1520
|
1260
|
1555
|
1320
|
1140
|
| Inj. Taux | cm3/seconde |
115
|
125
|
145
|
132
|
165
|
200
|
185
|
220
|
250
|
| Vitesse de rotation de vis | RPM |
25 - 200
|
20 - 190
|
20 - 160
|
||||||
| Force d'étanchéité Nozzel | tonnes |
4
|
4.3
|
4.3
|
||||||
| Chauffe-eau | kw |
8.5
|
17,2
|
19,2
|
||||||
|
SYSTÈME DE RAM DE BOOSTER À PRESSION DE SERRAGE
|
||||||||||
| Force de serrage | tonnes |
100
|
140
|
170
|
||||||
| Die Force ouverte | tonnes |
dix
|
dix
|
dix
|
||||||
| Espace entre les barres d'attache | HV (mm) |
370 x 430
|
470 x 600
|
740 x 540
|
||||||
| Dimension de la platine | HV (mm) |
570 x 640
|
710 x 840
|
1030 x 830
|
||||||
| Course de serrage | mm |
475
|
575
|
1000
|
||||||
|
UNITÉ PRINCIPALE
|
||||||||||
| Nombre de stations | & nbsp; - |
2
|
2
|
2
|
||||||
|
BLOW UNIT
|
||||||||||
| La pression de travail | kg / cm2 |
210
|
210
|
210
|
||||||
| Sortie de pompe | l / min |
105
|
135
|
150
|
||||||
| Moteur d'entraînement de pompe | HP |
30
|
40
|
50
|
||||||
| Bouchon de réservoir d'huile. | l |
530
|
725
|
1000
|
||||||
| Comp. Air | kg / cm2 |
8 - 35
|
8 - 35
|
8 - 35
|
||||||
|
DIMENSION DE LA MACHINE
|
||||||||||
| Dimension globale | Mètre |
5.3x1.3x2.8
|
6.2x1.42x2.9
|
8x1.8x3.4
|
||||||
| Poids de la machine | tonnes |
7.3
|
11
|
18,2
|
||||||
|
PUISSANCE REQUISE
|
||||||||||
| Eau de refroidissement (SOUS 25oC) | Kcal / h |
10 000
|
15 000
|
19 000
|
||||||
| Eau glacée (SOUS 10oC) | Kcal / h |
7 000
|
10 000
|
15 000
|
||||||
| Compresseur d'air | l / min |
250
|
300
|
500
|
||||||
| Source de courant | kw |
30
|
45
|
60
|
||||||
※ Golfang se réserve le droit de modifier les spécifications ci-dessus en fonction des exigences du produit.
|

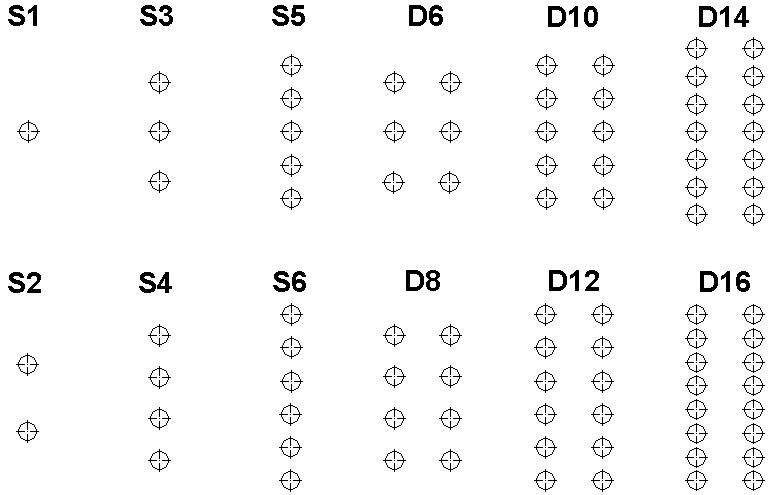

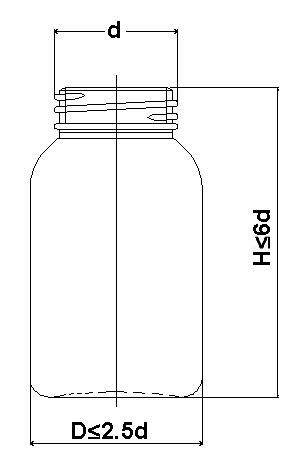

Numéro du modèle
|
d Filetage sur Dia. / mm
|
D (Max.) / Mm
|
H (Max.) / Mm
|
Max. Cap./cc.
|
WG / Gram
|
Cycle Timer / Sec.
|
Production / heure / bouteille
|
| IB-100-S1 |
95
|
120
|
180
|
1600
|
120
|
22 - 40
|
90 - 160
|
| IB-100-S2 |
68
|
100
|
160
|
500
|
60
|
20 - 30
|
240 - 360
|
| IB-100-S3 |
55
|
95
|
160
|
360
|
40
|
16 - 28
|
380 - 670
|
| IB-100-S4 |
50
|
70
|
160
|
260
|
30
|
12 - 24
|
600 1200
|
| IB-100-S5 |
43
|
55
|
160
|
240
|
24
|
10 - 20
|
900 - 1800
|
| IB-100-S6 |
38
|
45
|
160
|
200
|
20
|
9 - 20
|
11h00 - 24h00
|
| IB-100-S7 |
25
|
40
|
150
|
120
|
17
|
9 - 18
|
1400 - 2800
|
| IB-100-S8 |
20
|
35
|
120
|
60
|
15
|
9 - 16
|
1800 - 3200
|
| IB-100-S10 |
17.5
|
30
|
100
|
40
|
12
|
9 - 14
|
2500 - 4000
|
| IB-100-S12 |
15
|
25
|
80
|
30
|
dix
|
9 - 12
|
3600 - 4800
|
| IB-140-S1 |
125
|
200
|
200
|
3000
|
250
|
25 - 65
|
55 - 140
|
| IB-140-S2 |
100
|
180
|
175
|
1200
|
125
|
22 - 40
|
180 - 320
|
| IB-140-S3 |
80
|
150
|
175
|
700
|
80
|
20 - 30
|
360 - 540
|
| IB-140-S4 |
70
|
120
|
175
|
600
|
60
|
18 - 28
|
500 - 800
|
| IB-140-S5 |
60
|
95
|
175
|
400
|
50
|
17 - 27
|
670 - 1000
|
| IB-140-S6 |
50
|
75
|
175
|
320
|
40
|
16 - 24
|
900 - 1350
|
| IB-140-D8 |
55
|
80
|
150
|
300
|
30
|
12 - 18
|
1600 - 2400
|
| IB-140-D10 |
50
|
80
|
150
|
250
|
25
|
12 - 18
|
2000 - 3000
|
| IB-140-D12 |
40
|
75
|
150
|
200
|
20
|
12 - 18
|
2400 - 3200
|
| IB-140-D14 |
30
|
70
|
150
|
150
|
17.5
|
10 - 16
|
3100 - 5000
|
| IB-140-D16 |
25
|
50
|
150
|
80
|
15.5
|
10 - 16
|
3600 - 5700
|
| IB-140-D18 |
20
|
45
|
120
|
50
|
14
|
10 - 16
|
4000 - 6400
|
| IB-170-S1 |
150
|
300
|
300
|
12 "Globe
|
420
|
50 - 90
|
40 - 72
|
| IB-170-S2 |
80
|
150
|
250
|
8 "Globe
|
210
|
45 - 60
|
120 - 160
|
| IB-170-S3 |
70
|
120
|
250
|
6 "Globe
|
105
|
35 - 50
|
210 - 310
|
| IB-170-S4 / LED |
70
|
120
|
120
|
4 "
|
40
|
19 ~ 23
|
600 - 750
|
| IB-170-D8 / LED |
60
|
70
|
120
|
2 "
|
20
|
19 - 23
|
1200 - 1500
|
| IB-170-S8 / LED |
45
|
60
|
120
|
2 "
|
20
|
19 - 23
|
1200 - 1500
|
| IB-230-S1 |
160
|
400
|
450
|
16 "Globe
|
800
|
50 - 120
|
30 - 102
|
| IB-230-S2 |
125
|
245
|
300
|
8 "Globe
|
400
|
45 - 60
|
30 - 80
|
| IB-230-S3 |
95
|
160
|
300
|
6 "Globe
|
260
|
35 - 50
|
30 - 102
|
| IB-125Y-D14 |
35
|
53
|
110
|
180
|
9
|
7,5 - 8,5
|
5900 - 6700
|
| IB-125Y-D16 |
30
|
50
|
90
|
130
|
6.5
|
6,8 - 7,5
|
7600 - 8400
|
| IB-125Y-D18 |
24
|
40
|
80
|
60
|
5
|
6 - 6.3
|
10000 - 10800
|
※ Cette liste utilise le taux de rétraction du moulage et la densité du polystyrène (PS) comme standard.
Les spécifications ci-dessus sont pour référence seulement et peuvent changer selon la conception du conteneur et la taille globale.
| ACCESSOIRES | STANDARD △OPTION |
| Urgence Arrêter le périphérique |
|
| Serrage Dispositif de sécurité |
|
| Pneumatique Éjecteur |
|
| Palier sans huile |
|
| Alarme de surchauffe d'huile hydraulique |
|
| Générateur de vide |
|
| Hopper |
|
| Circuit de contrôle DC |
|
| Proportionnel Commande électrohydraulique |
|
| Transducteur |
|
| Unité de contrôle de température PLC |
|
| Pompe à palettes variable |
|
| Compresseur d'air |
△
|
| Auto Chargeur |
△
|
| Moyen de transfert de chaleur et Système IC |
△
|
| Multi-pompe |
△
|
| Spécial Vis |
△
|
| Servomoteur |
△
|
| Shutoff Ajutage |
△
|
GOLFANG MFG. & DEVELOPPEMENT CO., LTD. ont également d'autres machines de moulage par injection-soufflage à une étape, telles que :
Machine de moulage par injection-soufflage à une étape - Série ISB
