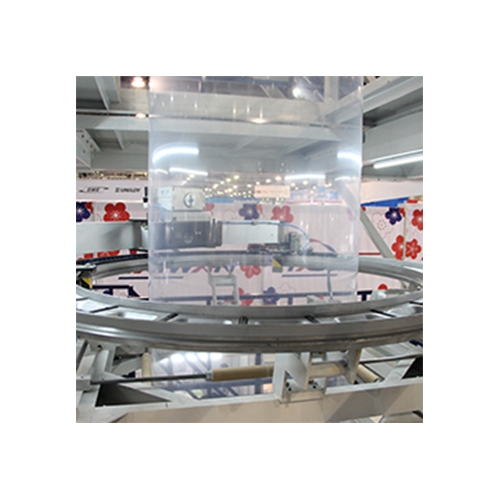

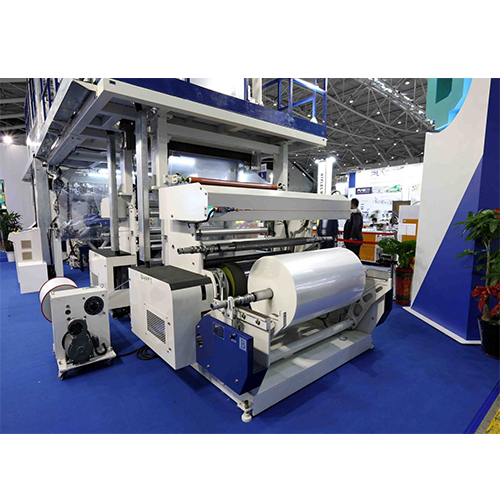

FIL DE SOUFFLAGE MULTICOUCHE

Classification: Multi Layer Film Blowing Line

SHENGHONG MACHINERY CO., LTD.

Pays: Taiwan

Téléphone: 886-2-26108052

Fax: 886-2-26108053

Personne de contact: Mr. Lin

Enquête maintenant

Modèle	META 50-55-50-1300	META 65-80-65-2100	META 653-502-1800
EXTRUDEUR	(B)	(B)	(D+D)
Vis Dia.	Ø55mm	Ø80mm	Ø50mm *2
Longueur de vis L/D	28/1 (vis barrière)	28/1 (vis barrière)	28/1 (vis barrière)
Matériau du canon	ACM2	ACM2	ACM2
Matériel de vis	ACM2	ACM2	ACM2
Matériel d'engrenage	SNCM 21	SNCM 21	SNCM 21
Zones de contrôle de la température	3+1	4+2	(3+3) * 2
Système de serrage de baril	Refroidissement par air	Refroidissement par air	Refroidissement par air
Filtre d'écran	Norme * 1	Changeur d'écran manuel * 1	Changeur d'écran manuel * 2
Max. Extrusion	80 kg	180 kg	55Kg * 2
Moteur principal	Moteur AC 40 HP avec onduleur	Moteur AC 100 HP avec onduleur	Moteur AC 30 HP avec onduleur * 2
EXTRUDEUR	(A+C)	(A+C)	(A+C+E)
Vis Dia.	Ø50 mm * 2	Ø65 mm * 2	Ø65 mm * 3
Longueur de vis L/D	28/1 (vis barrière)	28/1 (vis barrière)	28/1 (vis barrière)
Matériau du canon	ACM2	ACM2	ACM2
Matériel de vis	ACM2	ACM2	ACM2
Matériel d'engrenage	SNCM 21	SNCM 21	SNCM 21
Zones de contrôle de la température	(3+1) * 2	(4+3) * 2	(4+3) * 2...A+E (4+2) * 1.....C
Système de serrage de baril	Refroidissement par air	Refroidissement par air	Refroidissement par air
Filtre d'écran	Norme * 2	Changeur d'écran manuel * 2	Changeur d'écran manuel * 3
Max. Extrusion	60 kg * 2	120 kg * 2	110 Kg * 3...A+C+E 100Kgs * 2...A+E, 50kgs *1...C
Moteur principal	Moteur AC 20 HP avec onduleur * 2	Moteur AC 60 HP avec onduleur * 2	Moteur AC 60 HP avec onduleur * 3

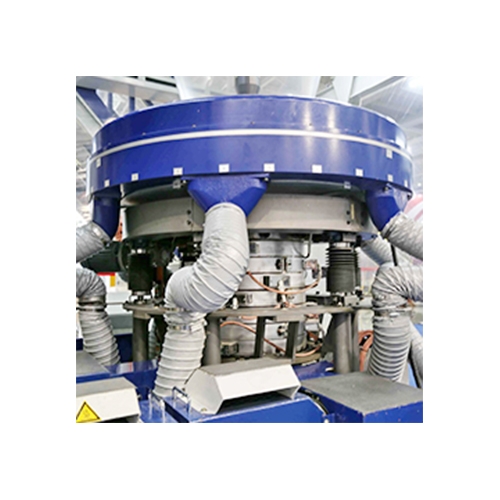

Spirale d'inflation meurt			300 OU 400 Ø MM (A+B+C+D+E)
Zone de contrôle	5	8	6
Épaisseur du tube	0,02-0,15 millimètres	0,02-0,15 millimètres	0,02-0,15 millimètres
Largeur du tube	1200mm/maximum	2000mm/maximum	1700mm/maximum...PE 1300~1600mm/Max... PA

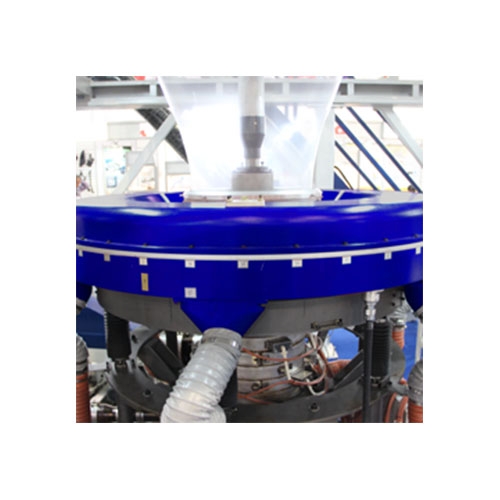

ÉQUIPEMENT DE REFROIDISSEMENT
Anneau d'air en alliage d'aluminium	Basse pression haute Anneau d'air de conception de vitesse d'air	Basse pression haute vitesse de l'air	Anneau d'air de conception
Souffleur à turbine	10 HP AC avec onduleur	20 HP AC avec onduleur	20 HP AC avec onduleur

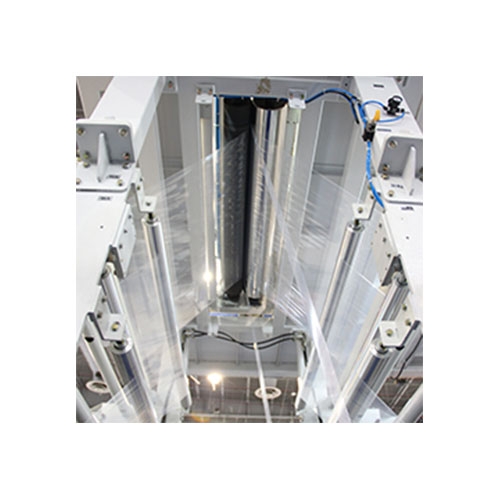

MACHINE DE RÉTENTION
Rouleau en caoutchouc	Ø160 * 1300 L/mm * 1	Ø210 * 2100 L/mm * 1	Ø210 * 1800 L/mm * 1
Rouleau en acier au chrome dur	Ø160 * 1300 L/mm * 1	Ø210 * 1800 L/mm * 1	Ø210 * 1800 L/mm * 1
Rouleau de guidage en aluminium	Ø75 * 1300 L/mm * 4	Ø100 * 2100 L/mm * 4	Ø100 * 1800 L/mm * 4
Moteur d'enroulement	1 HP AC avec onduleur	2 HP AC avec onduleur	2 HP AC avec onduleur
Vitesse de prise	8~60 M/Min/Max	6~40 M/Min/Max	6~40 M/Min/Max
Stabilisateur de bulles	1 jeu	1 jeu	1 jeu
Développer le rouleau	1 pc	1 pc	1 pc
REMONTOIR	ENROULEUR DOUBLE TYPE FBW	ENROULEUR DOUBLE TYPE FAW	TYPE FDW ENTIÈREMENT AUOT. ENROULEUR DOUBLE (TYPE SURFACE JUMBO)
Moteur d'enrouleur	COUPLE CC 1HP	COUPLE CC 2HP	2HP AC+INVERSEUR
Dimensions du rouleau en caoutchouc d'enroulement	Ø260 * 1300 L/mm Ø110 * 1300 L/mm	Ø260 * 2100 L/mm Ø110 * 2100 L/mm	Ø180 * 1800 L/mm
Dimensions du rouleau en aluminium	Ø75 * 1300 L/mm * 1	Ø100 * 2100 L/mm * 1	Ø100 * 1800 L/mm * 1
Deuxième moteur du rouleau pinceur	COUPLE CC 1HP	COUPLE CC 2HP	COUPLE CC 2HP
Deuxième rouleau en caoutchouc	Ø110 * 1300 L/mm	Ø160 * 2100 L/mm	Ø160 * 1800 L/mm
Deuxième rouleau en acier au chrome dur	Ø160 * 1300 L/mm	Ø210 * 2100 L/mm	Ø210 * 1800 L/mm
Développer le rouleau	1 pc	1 pc	1 pc
Vannes pneumatiques	1 paquet	1 paquet	1 paquet
Max. Diamètre d'enroulement	Ø1000mm	Ø600mm	Ø1000mm
Max. Largeur d'enroulement	1199mm	2000mm	1700mm
Hauteur de la machine	7.6~8.6 M/H	11,6 M/H	11,6 M/H
