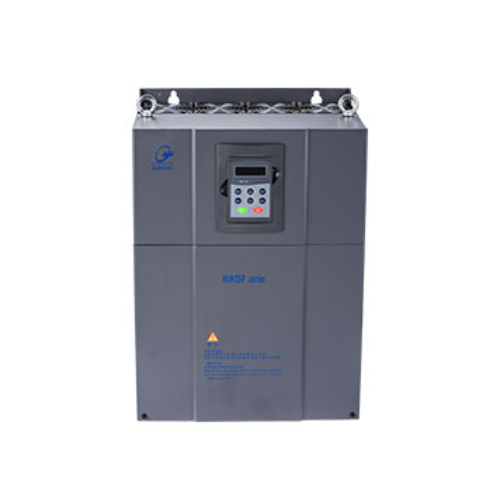

Pilote de la série ID680
Caractéristique du produit :
1. Équipé du panneau de commande de LED pour rendre le débogage et l'entretien plus commodes et rapides;
2. Correspondance plus pratique du niveau haut et bas de la logique d'E / S;
3. La réactance de courant continu est intégrée aux spécifications supérieures à 37KW pour réduire le taux d'échec de conduite causé par la distorsion du réseau
Spécification des paramètres
Spécifications du produit | |||
modèle du produit | Tension d'entrée / V | Puissance de sortie / kw | Courant nominal / A |
1BX_ID680K1F3 | Trois phases | 11 | 25 |
1BX_ID680K5F3 | 390 ~ 480 | 15 | 32 |
1BX_ID680K8F3 | (± 10%) | 18,5 | 37 |
1BX_ID680J2F3 | 22 | 45 | |
1BX_ID680I0F3 | 30 | 60 | |
1BX_ID680I7F3 | 37 | 75 | |
1BX_ID680H5F3 | 45 | 91 | |
1BX_ID680G5F3 | 55 | 112 | |
1BX_ID680E5F3 | 75 | 150 | |
1BX_ID680C0F3 | 93 | 176 |
Paramètres techniques | |||
Mode d'emploi | Index de spécifications | ||
Entrée de puissance | Tension d'entrée (V) | AC 3PH 220V ~ 480V | |
Courant entrant (A) | Veuillez vous référer à la note | ||
Fréquence d'entrée (Hz) | 50 Hz ou 60 Hz , la plage de fréquences autorisée est comprise entre 47 et 63 Hz | ||
Puissance de sortie | Tension de sortie (V) | 0 ~ 480 V | |
Tension de sortie (A) | Veuillez vous référer à la note | ||
Fréquence de sortie (KW) | Veuillez vous référer à la note | ||
Contrôle des performances | Fréquence de sortie maximale | 300 Hz | |
Methode de CONTROLE | Boucle de vecteur fermée | ||
Type de moteur | Moteur synchrone à aimant permanent | ||
Mode de contrôle | Mode machine de moulage par injection, mode vitesse | ||
Type d'instruction de pression | Instruction analogique (DC0 ~ 10V) | ||
FDEM | Instruction analogique (DC0 ~ 10V) | ||
Interface périphérique | Entrée analogique | 3 voies, DC0 ~ 10V | |
Sortie analogique | 2 voies, DC0 ~ 10V | ||
Entrée numérique de grandeur de commutation | 5 voies , Fréquence maximale 1 kHz , Impédance interne: 3,3 kΩ ; | ||
Sortie relais | 3 façons (1ère ouverture / fermeture, 2ème ouverture) | ||
Capacité de contact : 3A / AC250V , 1A / DC30V | |||
Fonction défensive | 19 types de fonctions de protection contre les défauts: surintensité, surtension, sous-tension, surchauffe, perte de phase, surcharge et autres fonctions de protection | ||
Fonction de communication | RS485 , maximum 32 nœuds; Communication CAN, maximum 255 nœuds | ||
Autres | Installation | Le montage mural et le montage sur bride sont pris en charge | |
Température ambiante de fonctionnement | -10 ~ 50 ℃ , déclassement sur 40 ℃ | ||
Niveau de protection | IP20 | ||
Mode de refroidissement | Refroidissement forcé | ||
Lieu d'opération | |||
Altitude | |||
Température | |||
Vibration | |||
Température de stockage |

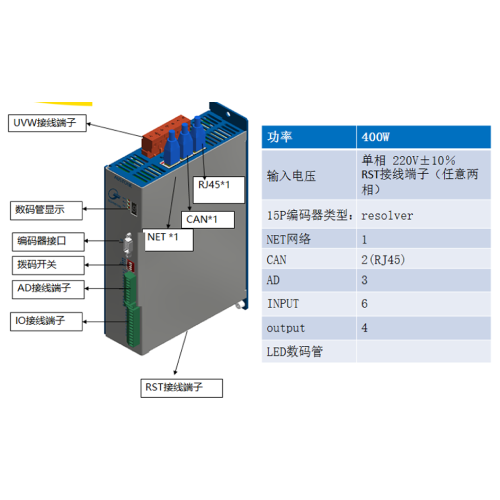

Pilote série DE688
Caractéristique du produit :
1. Réalisez la liaison, la commutation rapide avec le suivi et la coexistence de plusieurs modes de contrôle;
2. En utilisant NET / CAN et d'autres méthodes de communication pour établir une communication numérique avec l'ordinateur supérieur, le contrôle est plus précis et l'opération est plus pratique.
3, avec court-circuit, surintensité, surtension, sous-tension et autres fonctions de protection.
4. Communiquez avec servo via NET, modifiez les paramètres du pilote via l'interface IHM, ou déboguez ou réparez via le logiciel APP pour téléphone mobile.
Spécification des paramètres
Spécifications du produit | |||
modèle du produit | Tension d'entrée / V | Puissance de sortie / kw | Courant nominal / A |
1BX_DE688K1F3 | Trois phases | 11 | 25 |
1BX_DE688K5F3 | 390 ~ 480 | 15 | 32 |
1BX_DE688K8F3 | (± 10%) | 18,5 | 37 |
1BX_DE688J2F3 | 22 | 45 | |
1BX_DE688I0F3 | 30 | 60 | |
1BX_DE688I7F3 | 37 | 75 | |
1BX_DE688H5F3 | 45 | 91 | |
1BX_DE688G5F3 | 55 | 112 | |
1BX_DE688E5F3 | 75 | 150 | |
1BX_DE688C0F3 | 90 | 176 |
Paramètres techniques | |||
Mode d'emploi | Index de spécifications | ||
Entrée de puissance | Tension d'entrée (V) | 380 v triphasé; La tension continue de fluctuer de plus ± 10% | |
Courant entrant (A) | Veuillez vous référer à la note | ||
Fréquence d'entrée (Hz) | 50 Hz ou 60 Hz , plage de fréquences admissible ± 5% | ||
Puissance de sortie | Tension de sortie (V) | 0 ~ 380V | |
Tension de sortie (A) | Veuillez vous référer au tableau ci-dessus | ||
Fréquence de sortie (KW) | Veuillez vous référer au tableau ci-dessus | ||
Contrôle des performances | Fréquence de sortie maximale | ||
Methode de CONTROLE | Contrôle vectoriel | ||
Type de moteur | Moteur synchrone à aimant permanent | ||
Mode de contrôle | Moteur synchrone à aimant permanent | ||
Type d'instruction de pression | Instruction analogique (DC0 ~ 10V) | ||
FDEM | Instruction analogique (DC0 ~ 10V) | ||
Interface périphérique | Entrée analogique | 3 voies, DC0 ~ 10V | |
Sortie analogique | 2 voies, DC0 ~ 10V | ||
Entrée numérique de grandeur de commutation | 6 façons | ||
Sortie relais | 6 façons | ||
Fonction défensive | Protection contre les courts-circuits, protection contre les surintensités, protection contre les surtensions, protection contre les sous-tensions, protection contre les surchauffes, protection contre les surcharges | ||
Fonction de communication | Communication CAN, E_NET | ||
Autres | Installation | Le montage mural et le montage sur bride sont pris en charge | |
Température ambiante de fonctionnement | -10 ~ 50 ℃ , déclassement pendant 40 ℃ ~ 50 ℃ | ||
Niveau de protection | IP20 | ||
Mode de refroidissement | Refroidissement forcé | ||
Lieu d'opération | Intérieur, sans lumière directe du soleil, pas de poussière, de gaz corrosif, de gaz inflammable, de brouillard d'huile, de vapeur d'eau, d'eau ou de sel dégoulinant, etc. | ||
Altitude | Inférieur à 1000 mètres et inférieur à 1000 mètres, le montant de la réduction est de 1% pour chaque augmentation de 100 mètres | ||
Température | 5% ~ 95% HR, sans condensation | ||
Vibration | < 4,9 m / s2 (0,5 G) | ||
Température de stockage | -40 ℃ ~ + 70 ℃ |
Pilotes de la série SIEMENS
Pilotes Siemens : Comprend l'unité de contrôle CU305, le module de conversion codeur SMC10 et le module d'alimentation PM340 ;
Module de commande CU305 CAN Fonction : Servocontrôleur uniaxial avec module d'alimentation PM340.
Jeu de modules de conversion codeur SMC10 Fonction
Lorsque le moteur n'a pas d'interface drive-cliq et UTILISE un servomoteur tiers, le module SMC10 est requis.
Module d'alimentation modulaire PM340:
Caractéristique du produit :
1. Le module de commande et le module d'alimentation adoptent un contrôle divisé, qui est plus facile à maintenir à flot:
2, réglez le contrôle vectoriel et le contrôle d'asservissement en un, pour obtenir une variété de commutation sans mode de contrôle
3. La communication CAN et l'ordinateur supérieur sont utilisés pour réaliser la communication numérique, et le contrôle est plus précis
4. Le panneau de commande BOP rend le débogage et la maintenance pratiques et rapides
Spécification des paramètres
Spécifications du produit | |||
Modèle du produit | Puissance de sortie | Courant nominal / A | |
/ Kw | |||
6SL3210-1SE21-8UA0 | 7,5 | 18 | |
6SL3210-1SE22-5UA0 | 11 | 25 | |
6SL3210-1SE23-2UA0 | 15 | 32 | |
6SL3210-1SE23-8UA0 | 18,5 | 38 | |
6SL3210-1SE24-5UA0 | 22 | 45 | |
6SL3210-1SE26-0UA0 | 30 | 60 | |
6SL3210-1SE27-5UA0 | 37 | 75 | |
6SL3210-1SE31-0UA0 | 45 | 90 | |
6SL3210-1SE31-1UA0 | 55 | 110 | |
6SL3210-1SE31-5UA0 | 75 | 145 | |
6SL3210-1SE31-8UA0 | 90 | 178 |
Paramètres techniques | |||
Mode d'emploi | Index de spécification | ||
Entrée de puissance | Tension d'entrée | 3 CA 380 ~ 480 V ± 10% (- 15% <1 分钟) | |
(PM340) | (V) | ||
Courant d'entrée | Veuillez vous référer à la note | ||
(UNE) | |||
Fréquence d'entrée | 47 à 63 Hz | ||
(Hz) | |||
Puissance de sortie | Tension de sortie | 0 ~ 480 V | |
(PM340) | (V) | ||
Courant de sortie | Veuillez vous référer à la note | ||
(UNE) | |||
Puissance de sortie | Veuillez vous référer à la note | ||
(KW) | |||
Contrôle des performances | Methode de CONTROLE | Contrôle vectoriel en boucle ouverte | |
(CU305) | Type de moteur | Moteur synchrone à aimant permanent | |
Mode de contrôle | Mode servo, mode vectoriel, contrôle V / F | ||
Type d'instruction de flux | Instruction analogique (DC 0 ~ 10V 或 ± 10V) | ||
Interface périphérique | CU305 | Interface DRIVE-CLIQ | |
Interface PM-IF | |||
Feuillure BOP20 | |||
Bus CAN | |||
Interface du codeur de canal | |||
Canal d'entrée analogique | |||
Entrée numérique | |||
Sortie numérique | |||
Interface RS232 | |||
MMC SD | |||
Interface du capteur de température | |||
SMC10 | Interface DRIVE-CLiQ | ||
Interface du codeur | |||
Fonction de protection | Surintensité, surpression, sous pression, surchauffe, perte de phase, surcharge, etc. | ||
Fonction de communication (CU305) | Communication CAN Communication RS232 | ||
Autres (PM340) | Installation | Le montage mural et le montage sur bride sont pris en charge | |
Température ambiante de fonctionnement | 0 ~ 40ºC , garder la capacité ;> 40 ~ 55ºC , voir la courbe de capacité | ||
Niveau de protection | IP20 | ||
Mode de refroidissement | Le refroidissement forcé est utilisé dans la partie puissance | ||
Lieu d'opération | Intérieur, sans lumière directe du soleil, pas de poussière, de gaz corrosif, de gaz inflammable, de brouillard d'huile, de vapeur d'eau, d'eau ou de sel dégoulinant, etc. | ||
Altitude | Inférieur à 1000 mètres et inférieur à 1000 mètres, le montant de la réduction est de 1% pour chaque augmentation de 100 mètres | ||
Température | 5% ~ 95% HR, sans condensation | ||
Vibration | < 4,9 m / s2 (0,5 G) | ||
Température de stockage | -40 ℃ ~ + 70 ℃ |
Moteurs série PHASE
Caractéristiques des produits :
A) la conception du manchon de la boucle du module de rotor de l'assemblage du rotor à aimant permanent avec la technologie de conception brevetée assure la fixation mécanique de l'acier magnétique sans adhésif, améliore considérablement l'efficacité de la production, protège la santé clé des travailleurs de la production, élimine la pollution environnementale causée par la colle et assure que l'acier magnétique n'est pas projeté hors du moteur à une vitesse extrêmement élevée. Acier magnétique à haute densité, résistance à haute température du matériau des terres rares ndfeb, pour assurer la petite taille du moteur, un couple important, une résistance à haute température, par rapport à l'utilisation de ferrite, de cobalt et d'autres matériaux en acier magnétique, les données montrent que l'utilisation de matériau ndfeb de stabilité thermique en acier magnétique, résistance à haute température, résistance à la corrosion que les autres matériaux sont bien meilleurs;
B) la conception creuse en forme de coupe du module de rotor avec une technologie de conception brevetée réduit considérablement l'inertie du rotor du moteur et améliore la vitesse de réponse du servomoteur, particulièrement adapté aux occasions avec des exigences de fréquence de réponse élevées telles que la machine de moulage par injection et le système d'artillerie militaire;
C) les roulements avant et arrière du moteur adoptent des roulements SKF de haute précision et à faible frottement importés de l'installation d'origine, ce qui garantit que le moteur peut fonctionner jusqu'à 10 ans sans défaillance mécanique sans entretien. Par rapport aux roulements NSK et autres, les roulements SKF sont supérieurs en termes de résistance à l'usure et de faible jeu de roulement.
D) Les produits de la série de servomoteurs refroidis par air Feishi sont tous des ventilateurs EBM standard importés d'Allemagne, qui présentent les avantages d'un fonctionnement stable, d'un grand volume d'air, d'une longue durée de vie, de bonne qualité, etc., garantissant la stabilité du fonctionnement global du servomoteur et fiable.
Types de moteurs PHASE | Couple nominal / Nm | Vitesse nominale / Rpm | Courant nominal / A | Pated power / Kw |
| inertie (Kgm2) | Paire-paires |
665PA1FB | 38,9 | 2000 | 18,8 | 8,7 | 2,37 | 0,005 | 4 |
665PA2FB | 58 | 2000 | 24,3 | 12 | 2.6 | 0,007 | 4 |
665PA4FB | 87 | 2000 | 36,7 | 18,2 | 2,53 | 0,009 | 4 |
665PA6FA | 122 | 1800 | 44 | 23.00 | 2,9 | 0,013 | 4 |
665PA6FB | 135 | 2000 | 60,5 | 28,3 | 2,37 | 0,013 | 4 |
665PB1FA | 165 | 1800 | 57,5 | 31,3 | 2,87 | 0,016 | 4 |
665PB1FB | 175 | 2000 | 73,7 | 36,6 | 2,53 | 0,016 | 4 |
665PB2FI | 195 | 1700 | 72,9 | 35,9 | 2,98 | 0,0317 | 4 |
665PB2FA | 195 | 1800 | 78,8 | 36,7 | 2,75 | 0,036 | 4 |
665PB3FI | 229 | 1700 | 92,6 | 39,4 | 2,94 | 0,036 | 4 |
665PB3FA | 232 | 1800 | 105,3 | 44,1 | 2,65 | 0,053 | 4 |
665PB3FB | 269 | 2000 | 121 | 56 | 2,37 | 0,045 | 4 |
665PB6FI | 304 | 1700 | 111 | 54,1 | 3,05 | 0,058 | 4 |
665PB4FA | 357 | 1800 | 159,3 | 67 | 2,68 | 0,061 | 4 |
Les données du tableau ci-dessus sont à titre indicatif uniquement, sous réserve des produits réels expédiés
Moteurs de la série KC
Caractéristiques du produit:
Petit moment d'inertie, vitesse de réponse rapide, structure compacte, matériau magnétique permanent résistant aux hautes températures, forte capacité anti-magnétique
Faible bruit, faible vibration, faible fluctuation de couple, bon fonctionnement, haute précision. Le rotor du moteur adopte une structure et une technologie spéciales pour assurer la fiabilité du moteur fonctionnant à grande vitesse
La bobine du moteur est traitée avec de la peinture sous vide, ce qui améliore considérablement la résistance à l'humidité du moteur
Les codeurs sont disponibles en type de transformateur rotatif et en type valeur absolue
Peut s'adapter aux températures élevées, aux vibrations, à la poussière, à l'huile et à d'autres environnements difficiles
Modèles de moteurs KC |
| Vitesse nominale / Rpm | Courant nominal / A | Puissance nominale / Kw |
| Inerti a (Kgm2) |
|
665KC1AB | 7,2 | 2000 | 3,5 | 1,5 | 2.2 | 0,001 | 5 |
665KC1AB | 11 | 2000 | 5 | 2,3 | 2,3 | 0,001 | 5 |
665KK1BB | 42 | 2000 | 18 | 8,8 | 2,5 | 0,008 | 4 |
665KK3BA | 66 | 1800 | 22,5 | 12,4 | 3.0 | 0,012 | 4 |
665KK5BA | 89 | 1800 | 30 | 16,8 | 3.0 | 0,015 | 4 |
665KK7BA | 131 | 1800 | 45 | 24,7 | 3 | 0,0210 | 4 |
665KK9BB | 170 | 2000 | 65 | 35,6 | 2,8 | 0,027 | 4 |
665KL2BB | 162,5 | 2000 | 65 | 34 | 2,8 | 0,035 | 4 |
665KL4BB | 250 | 2000 | 100 | 52,4 | 2,8 | 0,052 | 4 |
665KL6BB | 300 | 2000 | 120 | 62,8 | 2,8 | 0,069 | 4 |
Les données du tableau ci-dessus sont à titre indicatif uniquement, sous réserve des produits réels expédiés
Série Eckerle
Caractéristiques du produit:
1) Nouvelle série de nouvelles technologies EIPC
2) la pression de service maximale est de 320BAR
3) corps en alliage d'aluminium
4) peut être multi-lien
5) avec conception de compensation de pression radiale et axiale
6) une faible impulsion et une pression stable assurent un fonctionnement stable et une longue durée de vie de la machine.
Paramètre principal | |||||
Série EIPC3 | |||||
Modèle | 25 | 32 | 40 | 50 | 63 |
Pression de service continue Bar | 250 | ||||
Pression maximale Bar | 320 | 320 | 300 | 280 | 210 |
Barre de pression instantanée | 350 | 350 | 325 | 300 | 210 |
Nombre maximum de tours min-1 | 3800 | 3700 | 3600 | 3600 | 2400 |
Tour normal min-1 | 200-3200 | 200-3000 | 100-3200 | 100-3000 | 200-2200 |
Série EIPC5 | |||||
Modèle | 64 | 80 | 100 | ||
Pression de service continue Bar | 250 | ||||
Pression maximale Bar | 270 | ||||
Barre de pression instantanée | 280 | ||||
Nombre maximum de tours min-1 | 3000 | 300 | 300 | ||
Tour normal min-1 | 100-2800 | 100-2800 | 100-2500 | ||
Série EIPC6 | |||||
Modèle | 125 | 160 | 200 | ||
Pression de service continue Bar | 250 | 250 | 160 | ||
Pression maximale Bar | 280 | 280 | 170 | ||
Barre de pression instantanée | 300 | 300 | 180 | ||
Nombre maximum de tours min-1 | 2800 | 2800 | 2200 | ||
Tour normal min-1 | 400-2500 | 400-2500 | 400-2000 |
Spécifications du produit | ||
Modèle de cannelure de pompe à huile Eckerle | Modèle à clé plate de pompe à huile Eckerle | Caractéristiques |
890_EI_0320_RS2_C313 | 890_EI_0320_RK2_C313 | EIPC3-32 |
890_EI_0400_RS2_C313 | 890_EI_0400_RK2_C313 | EIPC3-40 |
890_EI_0500_RS2_C313 | 890_EI_0500_RK2_C313 | EIPC3-50 |
890_EI_0630_RS2_C313 | 890_EI_0630_RK2_C313 | EIPC3-63 |
890_EI_0640_RS2_C501 | / | EIPC5-64 |
890_EI_0800_RS2_C503 | 890_EI_0800_RK2_C502 | EIPC5-80 |
890_EI_1000_RS2_C503 | 890_EI_1000_RK2_C502 | EIPC5-100 |
890_EI_1250_RS2_C621 | 890_EI_1250_RK2_C601 | EIPC6-125 |
890_EI_1600_RS2_C621 | 890_EI_1600_RK2_C601 | EIPC5-160 |
Série SETTIMA
Caractéristiques du produit:
(1) faible bruit et faible pulsation
(2) petite inertie mécanique
(3) rendement à haut volume
(4) opération de dégagement haute tension et basse vitesse
(5) compatible avec toutes les pompes à engrenages externes, remplacement facile
Paramètres principaux | |||
Modèle | Barre de pression continue | Barre de pression interstitielle | Pression de pointe Bar |
28 | 270 | 280 | 300 |
32 | 250 | 270 | 280 |
40 | 225 | 250 | 270 |
50 | 200 | 250 | 270 |
63 | 250 | 260 | 280 |
75 | 230 | 250 | 270 |
90 | 180 | 240 | 260 |
101 | 230 | 240 | 250 |
Spécifications principales | |||
Modèles de pompe à huile Settima | spécification | ||
890_SFM_028_FS2_4701 | GR47_T11_28CC | ||
890_SFM_032_FS2_4702 | GR47_T15_32CC | ||
890_SFM_040_FS2_4702 | GR47_T15_40CC | ||
890_SFM_050_FS2_4702 | GR47_T15_50CC | ||
890_SFM_063_FS2_5502 | GR55_T14_63CC | ||
890_SFM_075_FS2_5502 | GR55_T14_75CC | ||
890_SFM_090_FS2_5502 | GR55_T14_90CC | ||
890_SFM_101_FS2_7201 | GR72_T17_101CC |
