Machines de moulage par injection horizontales ou verticales : quelle orientation de serrage est la plus adaptée à votre ligne de production ?

La presse à injection plastique est l'un des équipements les plus polyvalents de l'industrie plastique, mais toutes les machines de moulage par injection ne sont pas construites de la même façon. Entrez dans deux usines différentes et vous pourriez voir, dans l'une, une presse de la longueur d'un bus produisant des pare-chocs automobiles, et juste à côté, une machine compacte à peine plus grande qu'un classeur, produisant des connecteurs dont les broches métalliques sont déjà surmoulées. Les deux sont des presses à injection. La différence entre elles tient à un seul choix de conception : l'orientation de l'unité de fermeture et de l'unité d'injection.

Ce choix unique — horizontal ou vertical — détermine ce que la machine peut produire, comment elle gère l'automatisation, et l'espace au sol qu'elle occupe. Se tromper dans ce choix, c'est finir par lutter contre la gravité, contre le temps de cycle, ou les deux à la fois. Ce guide détaille ce qui distingue réellement le moulage horizontal du moulage vertical, où chacun l'emporte, et quels fabricants dominent chaque catégorie.

La différence fondamentale : orientation de la fermeture et gravité

Une presse à injection horizontale ouvre et ferme son moule latéralement, parallèlement au sol, l'unité d'injection alimentant la matière le long de ce même axe horizontal. C'est la machine que la plupart des gens imaginent en entendant « moulage par injection » — la machine polyvalente de référence de l'industrie.

Une presse à injection verticale inverse cette orientation. La fermeture s'ouvre et se ferme de haut en bas, et l'unité d'injection est généralement positionnée au-dessus, injectant vers le bas dans un moule dont le plan de joint est horizontal.

Cette différence peut sembler purement esthétique. Elle ne l'est pas. Sur une machine horizontale, la gravité agit contre la moitié mobile du moule, ce qui ne pose pas de problème pour une production à haut tonnage et à gros volume, mais complique le maintien en place d'un autre élément — comme un insert métallique — pendant l'injection. Sur une machine verticale, la moitié inférieure du moule est orientée directement vers le haut. Une broche métallique, un connecteur électrique ou un composant préalablement positionné repose simplement à plat dans l'empreinte pendant que la moitié supérieure se referme dessus. La gravité fait gratuitement le travail de maintien.

C'est toute la logique derrière la domination des machines verticales dans le surmoulage d'inserts, et celle des machines horizontales dans tout le reste. Une fois que l'on comprend l'orientation de la fermeture et l'effet de la gravité sur la pièce à l'intérieur du moule, toute autre différence de la fiche technique — plage de tonnage, encombrement, style d'automatisation — en découle logiquement.

Où les machines horizontales l'emportent

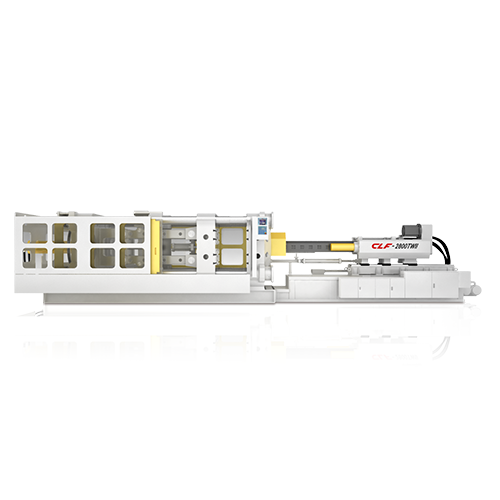

Photo d'exemple d'une presse à injection horizontale (Chuan Lih Fa - CLF)

Les machines horizontales sont le choix par défaut pour une bonne raison : dès qu'une pièce quitte le moule, la gravité l'entraîne directement vers le bas et vers l'extérieur, ce qui simplifie l'automatisation complète avec des robots d'extraction et des convoyeurs. C'est pourquoi les presses horizontales dominent la production à gros volume — pare-chocs et tableaux de bord automobiles, carcasses d'électroménager, emballages, bouchons et fermetures, préformes PET, et tout produit où la priorité est de sortir de grands volumes le plus efficacement possible.

Les machines horizontales offrent également la plage de tonnage la plus large de l'industrie, des presses compactes de 50 tonnes jusqu'aux géants à deux plateaux dépassant 4 000 tonnes, ce qui explique qu'elles couvrent aussi bien de petits composants de précision que des pare-chocs de voiture ou des palettes industrielles, sur une même architecture de base.

Où les machines verticales l'emportent

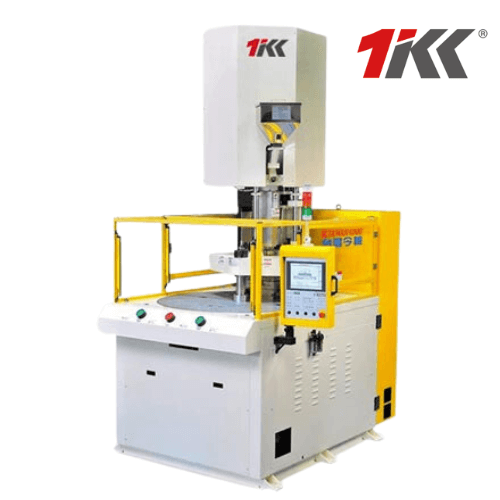

Photo d'exemple d'une presse à injection verticale (Taiwan Kinki - TKC)

Les machines verticales sont l'outil du spécialiste, et leur spécialité est le moulage d'inserts et le surmoulage. Comme la moitié inférieure du moule est orientée vers le haut, un opérateur ou un robot peut poser à plat une broche métallique, un fil ou un composant préformé dans l'empreinte, et laisser la gravité le maintenir en place pendant la fermeture de la machine. Tenter la même chose sur une machine horizontale oblige à maintenir l'insert verticalement contre la gravité — faisable, mais loin d'être aussi propre.

C'est pourquoi les presses verticales sont partout où le moulage d'inserts compte : connecteurs électriques et surmoulage de câbles, capteurs automobiles, composants de dispositifs médicaux, et pièces multimatériaux ou multicolores produites sur des tables rotatives ou navettes qui permettent à un opérateur de charger des inserts sur un poste pendant que le moulage a lieu sur un autre. Les machines verticales sont également le choix standard pour les pièces en caoutchouc de silicone liquide (LSR) et en silicone solide, l'encapsulation basse pression pour l'électronique, et les lignes de production compactes où l'espace au sol est limité — une petite presse verticale peut coûter une fraction d'une machine horizontale équivalente, ce qui explique en partie sa popularité pour les travaux spécialisés à faible tonnage.

Le tonnage des machines verticales plafonne généralement plus bas que celui des horizontales — la plupart des modèles standards se situent entre 15 et 500 tonnes — même si des hybrides spécialisés à fermeture verticale et injection horizontale peuvent dépasser largement cette plage pour des pièces surmoulées plus grandes.

Comment choisir la bonne machine pour votre ligne de production

La décision se résume généralement à trois questions :

• La pièce nécessite-t-elle un insert, un surmoulage ou une injection multimatériaux ? Si oui, commencez par une machine verticale.
• S'agit-il d'une production à gros volume d'une pièce large, en un seul matériau ? L'horizontale est presque toujours le meilleur choix.
• De combien d'espace au sol disposez-vous réellement ? Les machines verticales offrent un encombrement plus réduit par tonne de force de fermeture, ce qui compte dans les installations à espace limité ou en salle blanche.

De nombreux fabricants utilisent les deux types. Une ligne de production de composants automobiles, par exemple, peut utiliser des presses horizontales pour de grands boîtiers moulés en une seule injection, puis des presses verticales plus loin sur la ligne pour les connecteurs et capteurs qui viennent s'y intégrer.

Top 5 des fabricants de presses à injection horizontales

1. ARBURG — Allemagne

Fondée en 1923 près de Stuttgart et toujours entièrement détenue par les familles Hehl et Keinath, Arburg a bâti sa réputation sur la plateforme ALLROUNDER — une gamme modulaire hydraulique, hybride et électrique couvrant environ 14 à 730 tonnes US, conçue pour être reconfigurée sur une même machine de base afin de couvrir un très large éventail de pièces. La production reste concentrée sur un site unique à Lossburg, en Allemagne, que l'entreprise considère comme central pour son contrôle qualité, et sa clientèle est fortement orientée vers le moulage médical et l'emballage de précision.

2. Fu Chun Shin (FCS) — Taïwan

Fondée en 1974, FCS est le plus grand fabricant taïwanais de presses à injection et la première — et à ce jour la seule — entreprise cotée en bourse de l'industrie taïwanaise du moulage par injection. Sa gamme horizontale couvre environ 30 à 4 000 tonnes, des petits composants de précision aux grands systèmes à deux plateaux et multi-composants, avec des options hydrauliques à économie d'énergie et tout électriques sur toute la gamme.

3. Husky — Canada

Fondée en 1953 à Bolton, en Ontario, Husky est la machine horizontale sur laquelle repose l'essentiel de l'industrie mondiale de l'emballage des boissons : c'est le plus grand fabricant au monde de moules et de machines pour préformes PET, sa plateforme HyPET fonctionnant avec des outillages à haute cavitation allant jusqu'à 200 empreintes pour la production de préformes de bouteilles. Au-delà du PET, ses plateformes Hylectric et HyCAP s'étendent aux contenants alimentaires à paroi mince, aux bouchons, et au moulage médical ou pharmaceutique, le tout construit sur la même architecture horizontale à haute vitesse qui a fait la réputation de Husky dans l'emballage.

4. Chuan Lih Fa (CLF) — Taïwan

Fondée en 1966, CLF a bâti en près de 60 ans une réputation sur les machines horizontales de gros et très gros tonnage, avec des modèles allant de 60 tonnes à des systèmes à deux plateaux de 5 000 tonnes, pour pare-chocs et tableaux de bord automobiles, palettes et grands contenants. Ses plateformes à genouillère et à deux plateaux sont conçues spécifiquement pour les plus grandes pièces injectées en un seul coup du marché.

5. Haitian International — Chine

Fondée en 1966 à Ningbo, Haitian International est le plus grand producteur mondial de presses à injection en volume, fabriquant environ 40 000 à 50 000 machines par an pour des clients dans plus de 160 pays. Sa gamme horizontale va de 44 tonnes jusqu'à des records — l'entreprise a construit et livré en 2023 une machine à deux plateaux de 8 800 tonnes à un fabricant français, considérée comme la plus grande presse à injection jamais produite — avec des plateformes servo-hydrauliques, hybrides et tout électriques couvrant tout l'intervalle entre les deux.

Top 5 des fabricants de presses à injection verticales

1. Taiwan Kinki (TKC) — Taïwan

Avec près de 40 ans d'expérience, Taiwan Kinki fabrique presque exclusivement des presses à injection verticales, et fut le premier fabricant taïwanais de machines verticales à adopter les normes ESG de l'ONU. Ses séries KET tout électrique, KC sans colonnes et KR haute capacité couvrent 15 à 800 tonnes en version sur mesure, avec moulage d'inserts, tables rotatives et coulissantes, ainsi que des presses dédiées au caoutchouc et au silicone.

2. NISSEI — Japon

Fondée en 1947 par Katashi Aoki à Sakaki, au Japon, NISSEI a livré plus de 125 000 machines dans plus de 80 pays et détient un brevet fondateur sur le mécanisme d'injection à vis en ligne et piston rotatif, toujours largement utilisé dans l'industrie aujourd'hui. Ses séries verticales TNX et hybride TWX-RIII ont été conçues spécifiquement pour l'automatisation du moulage d'inserts, avec une conception de fermeture à profil bas qui réduit la hauteur du moule et facilite l'intégration de robots d'extraction et de robots articulés dans les productions d'inserts à haut volume.

3. ENGEL — Autriche

Fondée en 1945 à Schwertberg et toujours détenue à 100 % par la famille, ENGEL est l'un des plus grands fabricants de presses à injection à gamme complète au monde, avec une gamme horizontale allant jusqu'à 5 500 tonnes et des racines profondes dans le moulage automobile, médical et d'emballage. Ses machines verticales suivent la même approche centrée sur l'automatisation — ENGEL a fourni des presses verticales à des laboratoires de recherche universitaires spécifiquement pour la R&D en moulage d'inserts et matériaux composites — ce qui en fait un choix courant pour les fabricants souhaitant obtenir les deux types de machines auprès d'un seul fournisseur.

4. Yuh Dak Machinery — Taïwan

Fondée en 1986 et membre du groupe Huarong, Yuh Dak se spécialise dans les machines verticales d'environ 15 à 300 tonnes, avec une fermeture verticale à quatre colonnes pour le moulage d'inserts et des tables rotatives bicolores fonctionnant sur une oscillation de 180 degrés pour les pièces multimatériaux — une configuration courante pour les joints d'étanchéité automobiles et les composants de connecteurs de câbles.

5. King's Solution — Taïwan

En activité depuis 1983, King's Solution fabrique des machines verticales à 4 et 2 colonnes, ainsi que des systèmes dédiés de moulage basse pression (LPM) pour l'encapsulation électronique, avec une hydraulique à pompe à débit variable permettant de réduire la consommation d'énergie jusqu'à moitié. Ses configurations à table rotative et à double table coulissante sont conçues spécifiquement pour le moulage d'inserts et la production de pièces LSR.

Questions fréquentes

Une presse à injection horizontale est-elle meilleure qu'une verticale ?

Aucune des deux n'est universellement meilleure — elles résolvent des problèmes différents. Les machines horizontales l'emportent en volume, en plage de tonnage et pour les grandes pièces monomatériau. Les machines verticales l'emportent pour le moulage d'inserts, le surmoulage, et la production compacte à espace limité.

À quoi sert le moulage par injection verticale ?

Principalement au moulage d'inserts et au surmoulage, où un composant métallique ou préformé doit reposer à plat dans le moule avant l'injection. Les applications courantes incluent les connecteurs électriques, le surmoulage de câbles, les composants de dispositifs médicaux et les pièces en caoutchouc de silicone liquide (LSR).

Quelle est la plage de tonnage typique pour chaque type ?

Les machines horizontales vont généralement de 50 à plus de 4 000 tonnes. Les machines verticales vont généralement de 15 à 500 tonnes, bien que des hybrides spécialisés à fermeture verticale et injection horizontale puissent monter bien plus haut pour des pièces surmoulées plus grandes.
