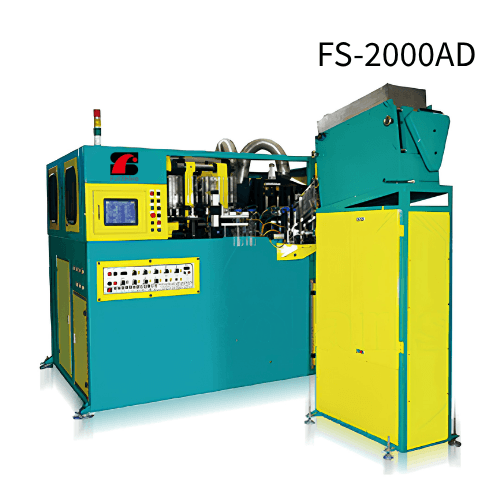

"Our FS-2000AD PET stretch blow molding machine is specially designed for PET bottle manufacturing, the machine is fully automatic production and equipped with 2 cavities blow mold, the max production output is up to 2400 pices per hour.
With high quality, durable components, and excellent cooling system, this machine will incerease efficiency and lower labour cost."
Apply for mineral water bottles,shampoo bottles, and so on
<• Full Shine's PET Stretch Blow Molding Machine is an advanced machine for mass production.>
• De la préforme d'alimentation au soufflage de finition sont entièrement automatiques, la production de masse et les coûts de main-d'œuvre sont considérablement réduits.
• Cette machine est également équipée d'un écran tactile permettant à l'opérateur d'ajuster facilement chaque fonction.
Modèle |
FS-2000AD |
Rendement de production |
1600 ~ 2400 |
Nombre de cavités |
2 |
Course de la cavité |
114,3 |
Course de serrage |
130 |
Stretching AVC |
350 |
Système de serrage |
Bascule hydraulique |
Volume du conteneur |
300 ~ 2000 |
Diamètre du cou |
15 ~ 45 |
Max. diamètre du récipient |
90 |
Max. hauteur du conteneur |
350 |
Numéro de transport |
40 |
Nombre de panneau de chauffage |
2 |
Total des radiateurs infrarouges |
40 |
Nombre de zones de chauffage |
12 |
Puissance de chauffage |
32 |
Max. Puissance de chauffage |
40 |
Pouvoir total |
45 |
Pression d'air de fonctionnement |
5 ~ 8 |
Pression d'air de soufflage |
35 |
Capacité de refroidissement |
4500 |
Débit d'eau de refroidissement |
3000 |
Température de l'eau de refroidissement |
7 ~ 13 |
Pression de fonctionnement |
5 ~ 7 |
h1 Hauteur totale |
2,31 |
Hauteur du bouclier h2 |
2,13 |
L1 Longueur totale |
2,8 |
W1 Largeur hors tout |
1.8 |
Poids |
4200 |
EXPOSITION OF FULL SHINE'S MACHINE MODEL |
|
|
SCREW DIAMETER(M/M) |
MACHINE SERIES |
MOLD HEAD(DIE HEAD) |
MOLD STATION |
PRODUCT TYPE |
FS- |
40 |
(H) Horizontal |
(S) Single Mold Head |
(S) Single Mold Station |
(O) Original |
45 |
(P) Parallel |
(D) Double Mold Heads |
(D) Double Mold Stations |
(C) Two Colors |
55 |
(O) Standard / Oblique |
(T) Three Mold Heads |
|
(D) Two Layers |
65 |
(A) Pneumatic |
(F) Four Mold Heads |
|
(T) Three Layers |
75 |
(L) Frontal |
(E) Eight Mold Heads |
|
(F) Four Layers |
80 |
(I) Lateral |
|
|
(L) Six Layers |
90 |
|
|
|
(V) View Stripe |
100 |
|
|
|
(P) PC baby bottle |
Example |
FS- |
65 |
P |
D |
S |
D |
Model |
FS-2000AD |
FS-2000AS |

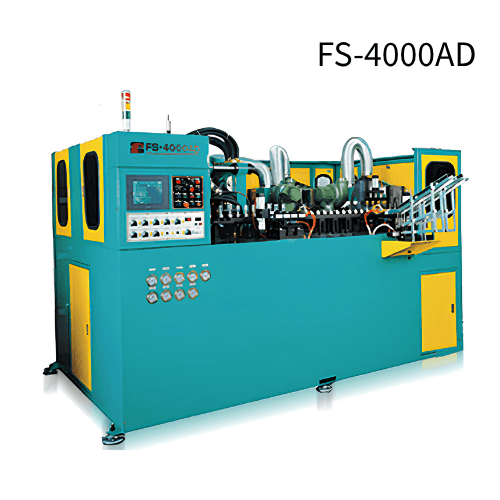

FS-4000AD |
1 |
Production output |
pcs/per-hr |
1600~2400 |
600~1000 |
3200-4000 |
2 |
Number of cavities |
mm |
2 |
1 |
4 |
3 |
Cavity stroke |
mm |
114.3 |
304.8 |
114.3(76.2) |
4 |
Clamping stroke |
mm |
130 |
320 |
130 |
5 |
Stretching stroke |
mm |
350 |
380 |
350 |
6 |
Clamping system |
|
Hydraulic Toggle |
Hydraulic Toggle |
Hydraulic Toggle |
7 |
Container volume |
ml |
300~2000 |
7000 |
1500(300) |
8 |
Neck diameter |
mm |
15~45 |
55~125 |
Ø15~30 |
9 |
Max. container diameter |
mm |
90 |
90 |
Ø90(Ø50) |
10 |
Max. container height |
mm |
350 |
335 |
320 |
11 |
Number of carriage |
|
40 |
18 |
80 |
12 |
Number of heating panel |
|
2 |
3 |
4 |
13 |
Total infrared heaters |
|
40 |
72 |
64 |
14 |
Number of heating zones |
|
12 |
10 |
24 |
15 |
Heating power |
KW |
32 |
95 |
80 |
16 |
Max. heating power |
KW |
40 |
115 |
96 |
17 |
Total power |
KW |
45 |
135 |
402 |
18 |
Operating air pressure |
kg/cm2 |
5~8 |
5~8 |
5~8 |
19 |
Blowing air pressure |
kg/cm2 |
35 |
35 |
2400 |
20 |
Cooling capacity |
kcal/hr |
4500 |
4500 |
35 |
21 |
Cooling water flow rate |
liter/hr |
3000 |
3000 |
4500 |
22 |
Cooling water temperature |
°C |
7~13 |
7~13 |
7500 |
23 |
Operating pressure |
kg/cm2 |
5~7 |
5~7 |
5~7 |
24 |
h1 Overall height |
M |
2.31 |
2.31 |
2.31 |
25 |
h2 Shield height |
M |
2.13 |
2.13 |
2.13 |
26 |
L1 Overall length |
M |
2.8 |
3.3 |
4.3 |
27 |
W1 Overall width |
M |
1.8 |
1.8 |
2.2 |
28 |
Weight |
kg |
4200 |
5200 |
6000 |
Fonction d'ouverture / fermeture de moule et station de moule
Mains de robot pour le transport de préformes et de bouteilles en PET finies
SYSTÈME DE CONTRÔLE ÉLECTRONIQUE
Écran tactile et panneau de commande
Machine de moulage par soufflage extensible
Système d'alimentation de préformes
Système d'alimentation de préformes de machine de moulage par soufflage extensible
